激光切割機的組成

激光切割機的組成

激光切割機的組成

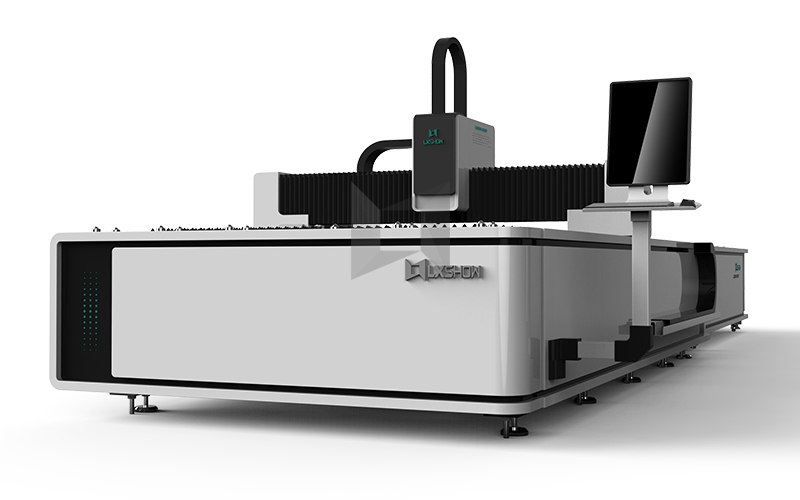

光纖激光切割機是以光纖激光器為光源的激光切割機。它由不同的零件組成，不同的內部零件和配置會導致不同的加工成果。因此，在購買之前，我們應該多了解一下光纖激光切割機的各個部件。不同的組件配置也會影響其報價。因此，購買前一定要了解光纖激光切割機的組成部分。一起來看看吧！

一、光纖激光切割機工作原理

光纖激光器的高能激光束照射工件表面，使工件達到熔點或沸點，同時高壓氣體吹走熔化或汽化的金屬。隨著光束與工件的相對位置移動，使材料形成一條縫，達到切割的目的。

二、光纖激光切割機主要部件

1.光纖激光器

激光是光纖激光切割機的核心“動力源”，也是光纖激光切割機中昂貴的部件。目前市場上有IPG、ROFIN、RAYCUS等品牌光纖激光器。

2.motor

光纖激光切割機的電機是運動系統的核心部件。電機的性能直接影響產品加工的成效和生產效率。目前常用的電機有步進電機和伺服電機。根據切割對象的行業類型和產品類型進行配置。

A.步進電機：

啟動速度快，反應靈敏，適合要求不高的切割。價格更低。步進電機品牌眾多，性能各異。

B.伺服電機：

高運動，運動平穩，高負荷，性能穩定，加工產品邊緣光滑，切割速度快，價格高，適用于切割要求高的行業和產品。

3、Fiber 激光切割頭

光纖激光切割頭是一種激光輸出裝置，由噴嘴、聚焦透鏡和聚焦跟蹤系統組成。光纖激光切割機的切割頭會按照設定的切割軌跡行走，但激光切割頭的高度需要根據不同的材料、不同的厚度、不同的切割方式進行調整和控制。

4.激光鏡頭

激光鏡片多用于整個光纖激光切割設備。許多光學設備都包含激光透鏡。不同的透鏡具有不同的功能，如全反射透鏡、半反射透鏡、聚焦透鏡等。透鏡的好壞直接影響激光器的輸出功率，也影響整個光纖激光機的性能。-->

5.Host 工作臺

光纖激光切割機的床身、橫梁、工作臺、Z軸系統統稱為主機。光纖激光切割機在進行切割時，首先將工件放在床上，然后利用伺服電機驅動橫梁控制Z軸的運動。用戶可根據需要調整參數。

6.機架

光纖激光切割機對機器穩定性的要求比較高。目前市場上主流的貨架有龍門式、懸臂式、橫梁式等，不同的貨架具有不同的功能。例如，梁架主要用于大型制造商的材料切割。也有針對特定領域的模型，例如三維光纖激光切割，主要應用于汽車行業。

7.冷水機

冷水機是光纖激光切割機的冷卻裝置，可以快速冷卻激光器、主軸等設備?，F有冷水機均配備輸入輸出控制裝置開關，以及先進的冷卻水流量、高低溫報警等功能，性能更加穩定。

8、CNC 光纖激光切割系統

控制系統是光纖激光切割機的主導工作系統，主要控制機床實現X、Y、Z軸的運動，同時也控制激光器的輸出功率。其質量決定了光纖激光切割機運行性能的穩定性。通過軟件控制，可以提高切割成效。

9、供氣系統

光纖激光切割機的供氣系統主要包括氣源、過濾裝置和管道。其中，氣源有瓶裝空氣和壓縮空氣兩種。輔助氣體在切割金屬時吹走熔渣，起到助燃作用，對切割頭也有一定的保護作用。

10.其他部分

A.風冷干燥器和過濾器：用于為激光發生器和光束路徑提供清潔干燥的空氣，以保持路徑和反射器正常工作。

B.通風除塵器：抽吸過程中產生的煙塵，過濾，使廢氣排放達到環保標準。

C.排渣機：清理加工過程中產生的邊角料和廢料。

D.穩壓器：電源連接在激光器、數控機床和電源系統之間。主要起到防止外部電網干擾的作用。
